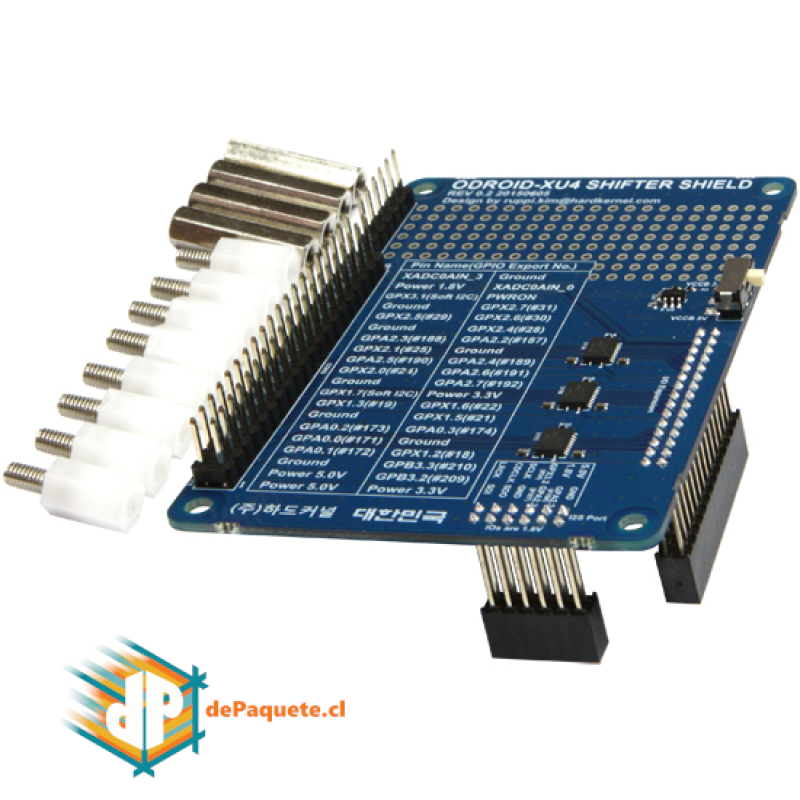

Odroid XU4 Shifter Shield

Funciona con el ODROID-XU4.

Todos los pines GPIO nativos del XU4 funcionan a 1,8 V. Sin embargo, muchos dispositivos sólo admiten 3,3 V o 5 V.

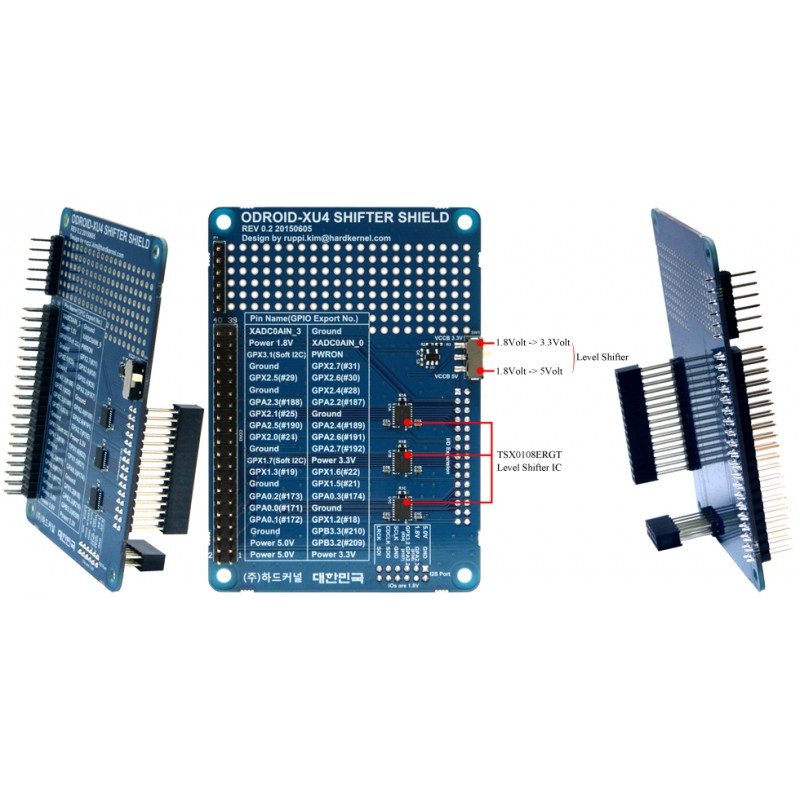

Esta placa de cambio de nivel contiene 3 circuitos integrados de cambio de nivel bidireccional TSX0108E. Los puertos GPIO de 30 y 12 pines del XU4 se convierten al conector más común de 40 pines con paso de 0,1 pulgadas (2,54 mm). Todas las señales se pueden cambiar de nivel a 3,3 V o 5 V. Puede elegir el voltaje con un pequeño interruptor deslizante de hardware en el tablero.

El mapa de pines del encabezado de 40 pines es compatible con ODROID-C1 y Raspberry Pi/Pi 2.

Estamos trabajando en las bibliotecas compatibles con WiringPi para simplificar el desarrollo.

Wiki: https://wiki.odroid.com/accessory/add-on_boards/xu4_shift_shield

* El XU3/XU3-Lite requiere modificación o eliminación del zócalo de 12 pines en el protector de cambio XU4

La corriente de salida máxima es de 4 mA. Es posible que se requieran circuitos de controlador adicionales para controlar LED, motores u otros dispositivos que requieran más de 4 mA como este ejemplo.

https://wiki.odroid.com/accessory/development/c_tinkering/tinkering_kit_light_level_meter_with_driver

Dado que este chip TSX0108E es un cambiador de nivel bidireccional especial, no tiene pines de salida potentes que puedan controlar LED o cables largos.

– Esquemas

http://dn.odroid.com/homebackup/XU4_SHIFTER_SHIELD_REV0.1.pdf

– Dibujos mecánicos de PCB (formato AutoCAD)

http://dn.odroid.com/homebackup/XU4_SHIFTER_SHIELD_REV0.2_DXF.DXF
