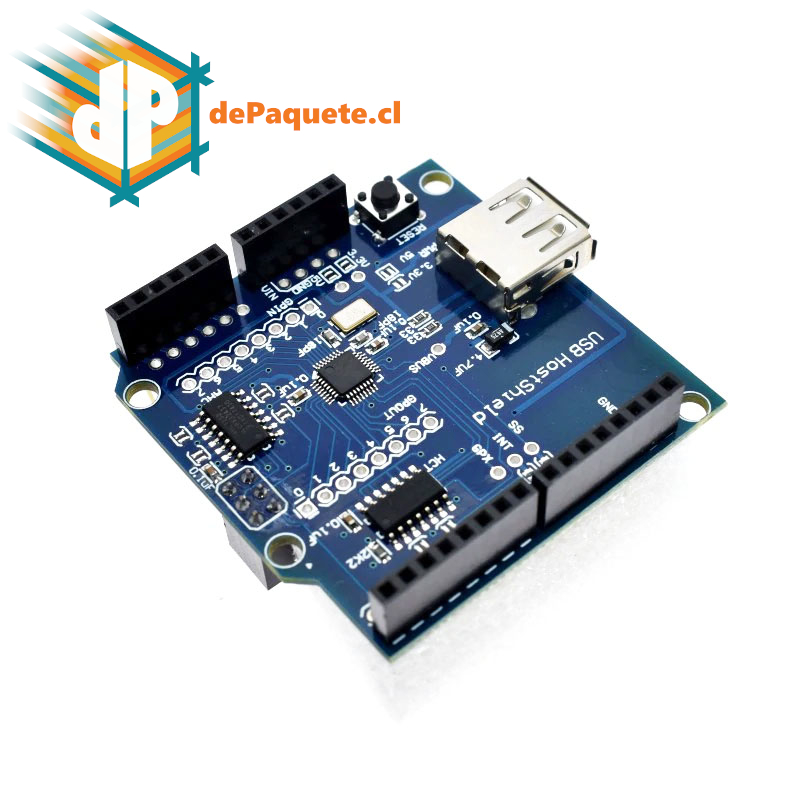

Shield Host USB 2.0

Este módulo esta diseñado para aplicaciones de sistemas embebidos los cuales requieren de funcionalidad USB Host, es compatible con plataforma Arduino y opera a una velocidad 2.0, puede ser usado con cualquier otro micro que tenga interfaz SPI. Arduino se comunica con el chip MAX3421E usando el bus SPI (a través del conector ICSP), en el Arduino UNO son los pines digitales 10, 11, 12 y 13, en el Arduino Mega son los pines 10, 50, 51 y 52, en ambas tarjetas el pin 10 es usado para habilitar el MAX3421E.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: USB Host Shield
• Dimensiones: 53.5mm x 53mm
• Interfaz SPI
• Conector USB Tipo A hembra
• Provee alimentación para el dispositivo esclavo
• Compatibilidad: Arduino UNO / Diecimila / Duemilanove / MEGA 2560 / MEGA 1280
• Peso: 16g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Esquemático
• Datasheet – MAX3421E
• Librería
