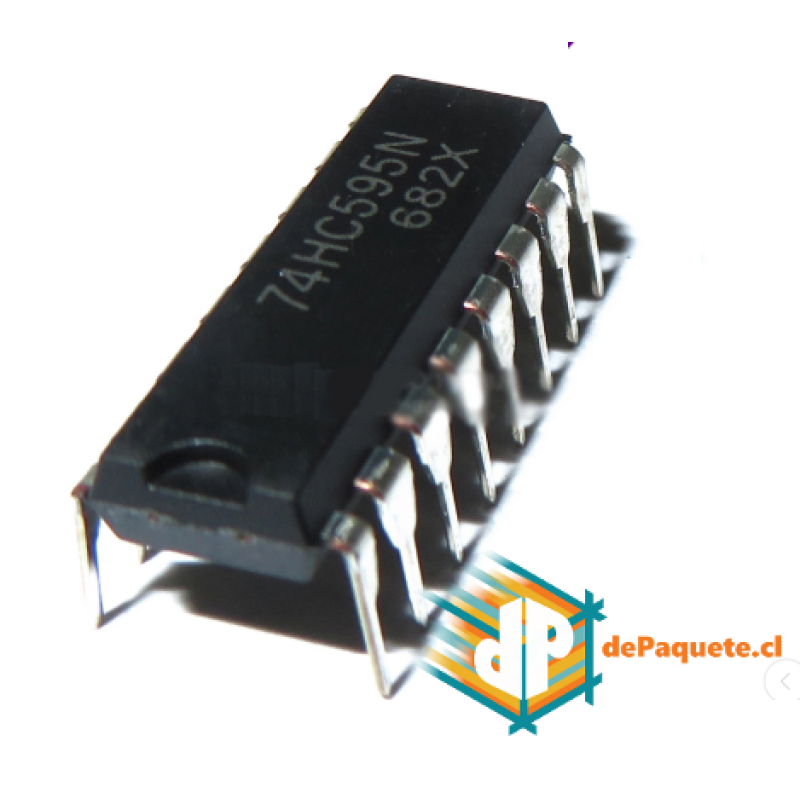

Shift Register (Registro de desplazamiento) 74HC595 DIP16

El registro 74HC595 permite convertir datos en formato serial a paralelo. Es un chip ideal para expandir las salidas digitales de nuestro Arduino mediante el uso de la función ShiftOut(), así 3 pines de Arduino pueden manejar sin problema más de 500 salidas. El 74HC595 es utilizado en la construcción de Matrices/Cubos LED, manejo de Relays y más.

El integrado 74HC595 internamente posee un registro de desplazamiento, un registro de almacenamiento (latch) y salidas tipo tri-estado. Los registros de desplazamiento y almacenamiento poseen clocks separados. Posee una entrada serial, ocho salidas tipo paralelo (8 bit) y una salida serial (Q7S) para utilizar varios 74HC595 en cascada y así expandir aún más el número de salidas paralelas.

Características:

• Chip: 74HC595
• Tecnología CMOS
• Compatible con voltajes TTL
• Voltaje de Operación: 3.3V - 5V
• Empaque tipo DIP 16 pines
• Frecuencia de Desplazamiento (máx.): 100 MHz
