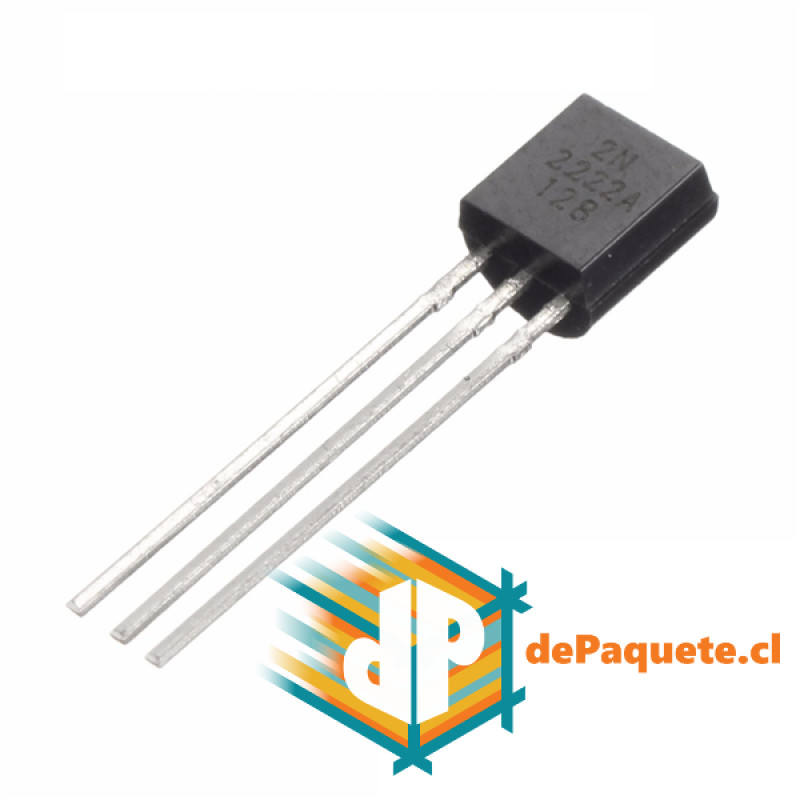

Transistor 2N2222 TO-92

El 2N2222, también identificado como PN2222, es un transitor bipolar NPN,de baja potencia de uso general.

Sirve tanto para aplicaciones de amplificación como de conmutación. Puede amplificar pequeñas corrientes a tensiones pequeñas o medias; por lo tanto, sólo puede tratar potencias bajas (no mayores de medio vatio). Puede trabajar a frecuencias medianamente altas.

Por todas esas razones, es un transistor de uso general, frecuentemente utilizados en aplicaciones de radio por los constructores aficionados de radios. Es uno de los transistores oficiales utilizados en el BITX. Su versatilidad ha permitido incluso al club de radioaficionados Norcal lanzar en 1999 un desafío de construir un tranceptor de radio utilizando únicamente hasta 22 ejemplares de este transistor - y ningún circuito integrado.

La res máximos garantizados 500 miliamperios, 50 voltios de tensión de colector, y hasta 500 milivatios de potencia. La frecuencia de transición es de 250 a 300 MHz, lo que permite utilizarlo en aplicaciones de radio de alta frecuencia (hasta 50 MHz). La beta (factor de amplificación, hFe) del transistor es de por lo menos 100; valores de 150 son típicos.

Su complemento PNP es el 2N9207. Otro transistor de características similares, pero de mayor potencia es el 2N2219. Es un transistor en formato TO-39, con una frecuencia de transición de 300 MHz, por lo cual puede ser usado en transmisores y amplificadores para HF, con una potencia de salida de 1 a 2 watts, sabiendo que la máxima potencia que puede llevar a cabo es de 3 watts. Su complementario PNP es el 2N2905 al igual que el 2N2907.
