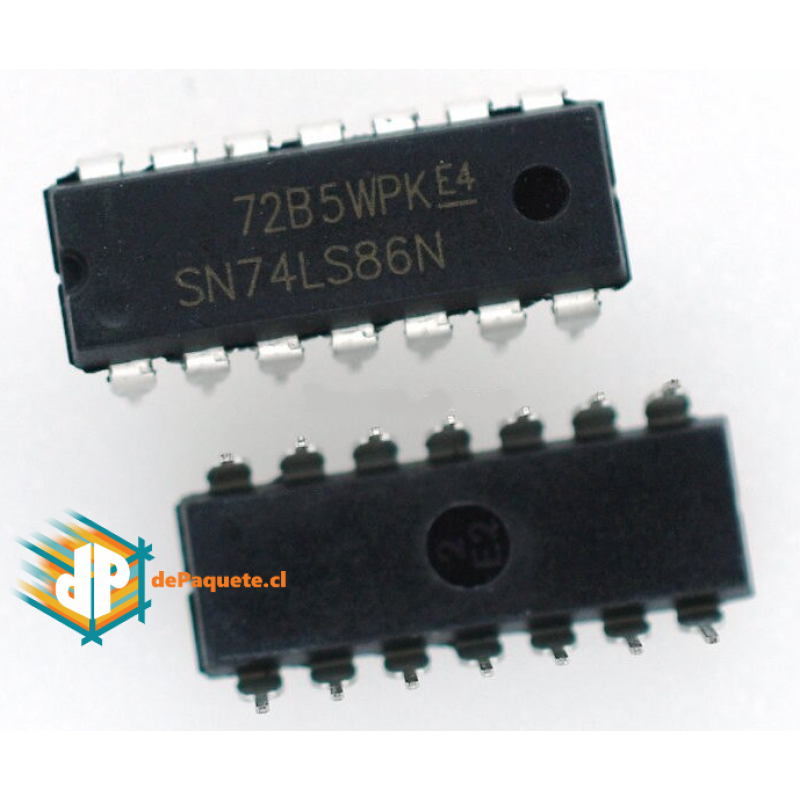

Compuerta Lógica XOR cuádruple 74LS86 DIP14

El 74LS86 es un circuito integrado que contiene cuatro compuertas XOR (OR exclusiva) de dos entradas cada una. Cada compuerta XOR realiza la operación lógica de exclusión OR en sus entradas, generando una salida alta (1 lógico) cuando las entradas son diferentes y una salida baja (0 lógico) cuando las entradas son iguales. Este dispositivo es ampliamente utilizado en aplicaciones digitales donde se requiere la comparación o el procesamiento de dos señales lógicas, como en sistemas de control, circuitos lógicos, decodificadores, multiplexores y otros dispositivos electrónicos.

Características:

• Voltaje de alimentación: 5V
• Rango de voltaje de entrada: 0V a 5V
• Rango de voltaje de salida: 0V a 5V
• Corriente máxima de entrada: 0.4 mA
• Corriente máxima de salida: 8 mA
• Consumo de potencia estática: 4 mW
• Tiempo de retardo de propagación: 9 ns
• Configuración de encapsulado: DIP (Dual In-Line Package) de 14 pines
• Temperatura de operación: de 0°C a 70°C
• Diseño de tecnología TTL (Transistor-Transistor Logic)
