Multiplexor SN74LS153N

Multiplexor SN74LS153N
Fabricante: No especificado
Código de Producto: XS2 - B1
Puntos de Premio: 5

Cantidad disponible: 10

$500
   0 Opiniones  |  Escribir Opinión

INFORMACIÓN

¿Qué es el 74LS153?

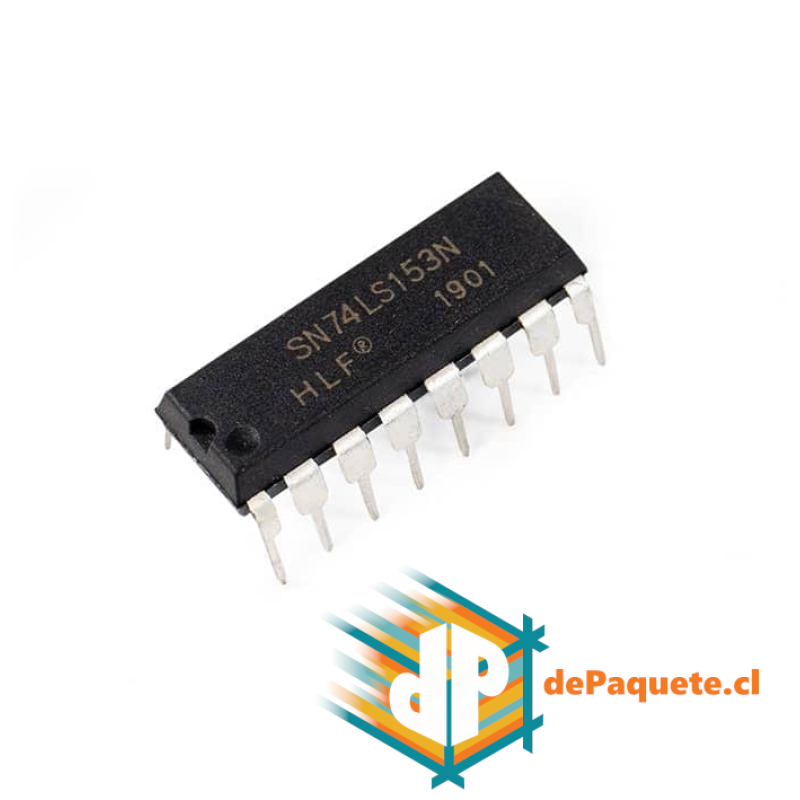

74LS153 es un circuito integrado “CI” con encapsulado DIP de 16 pines. Este circuito es un selector / multiplexor de datos dual monolítico de 4 líneas a 1 línea que contiene inversores y controladores para proporcionar una selección de datos de descodificación totalmente complementaria.

¿Para qué sirve el 74LS153?

Sirve para realizar distintas practicas de electrónica para multiplexar de N líneas a 1 línea, realizar conversiones de paralelo a serie, tener salidas de totem de alta impedancia y baja impedancia o también para líneas de estrobos (habilitación) para cascada (N líneas a N líneas).

ESPECIFICACIONES Y CARACTERÍSTICAS

  • Modelo 74LS153
  • Tipo: TTL
  • Familia: LS
  • Tipo de lógica: Multiplexor
  • Voltaje de operación: 5.25 V a 4.75 V
  • Corriente: 8 mA
  • Frecuencia de reloj: Max. 35MHz
  • Temperatura de trabajo: 75 °C a 0 °C
  • Núm. De canales: 2
  • Canales configuración de Línea: 4:1
  • Pines: 16
  • Tipo de encapsulado: DIP
  • Medidas: 4.57 x 19.3 x 6.35 mm

TUTORIALES

DOCUMENTACIÓN.

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74LS153?

El circuito integrado 74LS153, contiene dos multiplexores con sus cuatro entradas de datos y su salida cada uno. Tiene dos entradas de inhibición (STROBE 1G y 2G) activas a nivel bajo (0V) para cada multiplexor y dos entradas de selección (SELECT A y B) comunes a los cuatro multiplexores. Cuando STROBE (G) está a nivel bajo, las entradas SELECT A y B seleccionan el canal cuyo dato aparecerá en la salida.
