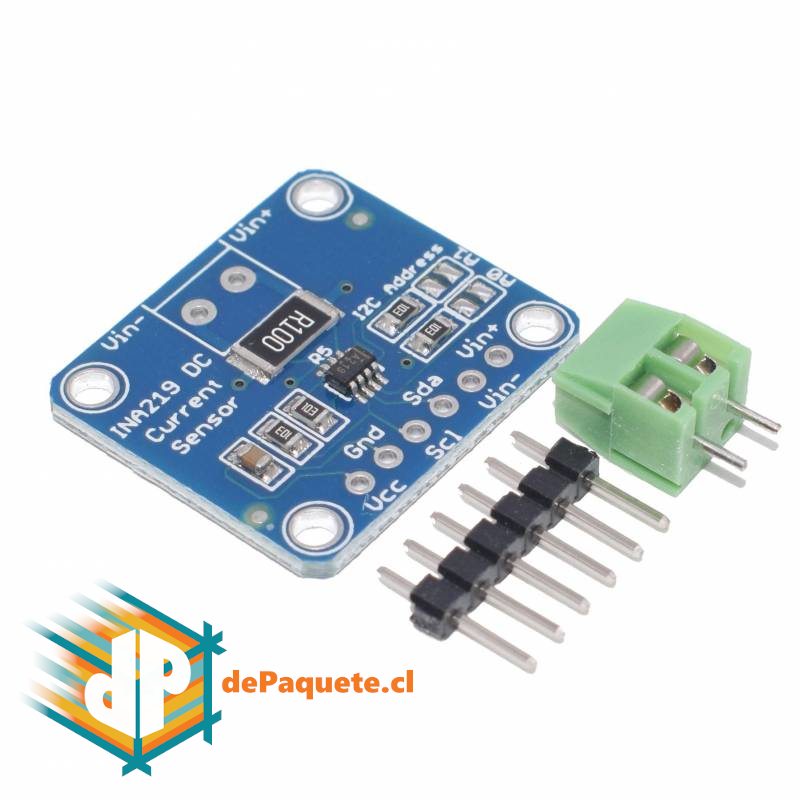

Sensor de corriente y voltaje INA219

Sensor de corriente INA219, apto para corriente continua (DC). Gracias a este módulo de sensado de corriente DC te resultará muy fácil medir el consumo de una carga DC. Es posible medir tanto en el negativo como en el positivo (hasta 26V), ya que se trata de un amplificador diferencial. La conexión a Arduino se hace a través de un bus i2c, por lo que apenas consume pines de conexión.

Además, el módulo ofrece la tensión de entrada en el propio conector (header) para el Arduino, permitiendo alimentar el Arduino o nuestro propio sistema de medición directamente desde la tensión del bus.

Especificaciones:

• Chip: INA219B.
• Rango de Medición de Tensión: 0 a 26 V.
• Rango de Medición de Corriente: 0 a 3.2 A.
• Tensión de Alimentación: 3 a 5 V.
• Resistencia de sensado de corriente de 0.1 ohm 1% 2 W.
• Detección de Baja Tensión (Ideal para Baterías o Paneles Solares).
• ADC Interno de 12 bits.
• Resolución: 0.8 mA. (Cambiar Resistencia para ampliar el rango).
• Dirección I2C: 0x40, 0x41, 0x44, 0x45. Seleccionable mediante puentes soldables (A0 y A1).
• Incluye Bornera y Pin Header Macho.
